ワイヤレスセンサ

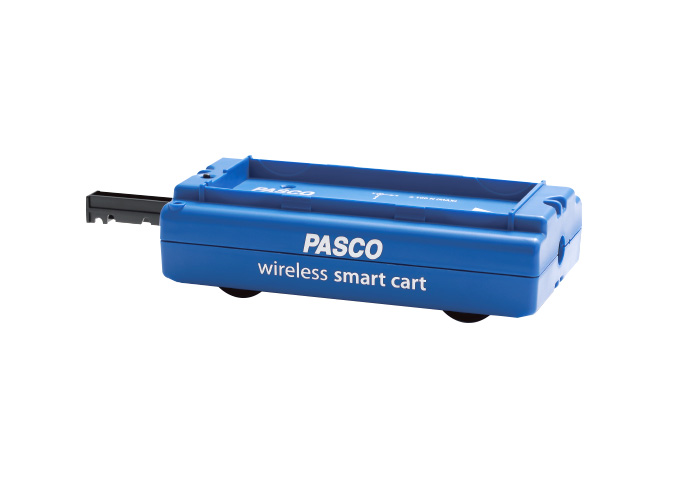

力学台車 スマートカート 教育用
力学の演示実験やグループでの探究活動に最適！
1台で力・位置・速度・加速度が計測できるセンサ内蔵型の新世代力学台車です。
※赤と青は色違いで性能は同じです。
※本センサは教育用です。
※本センサは教育用です。
これ1台で様々な計測が可能
従来は記録タイマや力センサ、モーションセンサなどが別途必要となっていた作用・反作用、速度、加速度の実験をスマートカート単品で行うことができます。
標準付属 力センサ用アクセサリ
力センサ用アクセサリとして、マグネットバンパー・ゴムバンパー・フックが付属しています。マグネットバンパーとゴムバンパーでは衝突時の力の形状が異なります。フックは糸を用いた実験に使用します。
計測データを分かりやすく表示
専用のソフトウェア（SPARKvue、Capstone）を利用して、時間に対する速度や力の変化を表示したり、位置に対する力の変化のデータをグラフで表示できます。
仕様
| Cat.No. | 101-350（赤） ／ 101-351（青） |
|---|---|
| 形式 | ME-1240（赤） ／ ME-1241（青） |
| 力センサ | 測定範囲：±100N 分解能：0.1 N 精度：±1.0% 最大サンプリングレート：2kHz |
| 位置センサ | 分解能：±0.2mm |
| 速度 | 最大計測速度：±3m/s 最大サンプリングレート：500Hz |
| 加速度センサ | 測定範囲：±16g （g=9.8m/s2） 9.8m/s2（静止）のときの精度：±0.2m/s2 最大サンプリングレート：500Hz |
| ジャイロセンサ | 最大回転率：±245deg/s 最大サンプリングレート：500Hz |
| バッテリー | USBポート経由の充電式 |
| 対応ソフトウェア | SPARKvueおよびCapstone ※1 |
| データログの使用 | 不可 |
| 接続性 | Bluetooth 5.2およびUSB ※2 |
| 大きさ・重さ | 約W88×D185×H50mm、約250g |
| 付属品 | USBケーブル（約1m）、フック、ゴムバンパー、マグネットバンパー（約23.6g） |
| 価格 | ￥48,000（税込￥52,800） |
- ※1「SPARKvue」の場合、iPad/iPhoneはApp Store、 Android端末はGoogle Play、ChromebookはChrome Web Storeから無料でダウンロードできます。WindowsとMacintoshの場合、体験版は60日間無料です。
その後はライセンス版をご購入いただくことでご利用いただけます。
「Capstone」の場合、WindowsとMacintoshのみ利用可能で、体験版は60日間無料、その後はライセンス版をご購入いただくことでご利用いただけます。
☆PC利用の場合の体験版ソフトウェアは、『ソフトウェアのダウンロード』からダウンロードできます。 - ※2Bluetooth 4.0非対応のタブレット端末では、本製品をご使用いただけません。Bluetoothのバージョンが4.0以前のPCをご利用の場合は『USB Bluetoothアダプタ PS-3500』をご購入ください。
セット品
| 101-410 | スマートカート運動・力学システムA （PC用ソフトウェアなしの基本セット） |
SC-A1 | ¥168,000（税込 ¥184,800） |
| 101-411 | スマートカート運動・力学システムB （PC用標準ソフトウェアSPARKvueつきセット） |
SC-B1 | ¥200,000（税込 ¥220,000） |
| 101-412 | スマートカート運動・力学システムC （PC専用高性能ソフトウェアCapstoneつきセット） |
SC-C1 | ¥220,000（税込 ¥242,000） |
システム構成
| Cat.No | 構成品 | 主な仕様 | 数量 | SC-A1 | SC-B1 | SC-C1 | |
|---|---|---|---|---|---|---|---|
| 101-350 | スマートカート（赤） | 力センサ：測定範囲±100N、分解能0.1 N 位置センサ：分解能±0.2mm 速度センサ：最大計測速度±3m/s 加速度センサ：測定範囲±16g（g=9.8m/s2） |
 |
1 | ● | ● | ● |
| 101-351 | スマートカート（青） |  |
1 | ● | ● | ● | |
| 121-386 | ガイドトラック | サイズ：W118×H28×長さ1200mm 重さ：約1.6kg |
 |
1 | ● | ● | ● |
| 121-050 | クランプ付き滑車 | 滑車直径：38mm（ベアリング入り） クランプ最大挟み間隔：50mm |
 |
1 | ● | ● | ● |
| 190767 | センサ・おもり取り付け板 | スマートカートにセットして、加重おもりやワイヤレス力/加速度センサをのせて使います。 |  |
2 | ● | ● | ● |
| 190798 | おもり(2個組) | 重さ：250g 2個組 |  |
1 | ● | ● | ● |
| 121-388 | レベル調節ネジセット（4個組） | ガイドトラックの下部に取り付けて、水平状態を調節します。 |  |
1 | ● | ● | ● |
| 101-377 | バンパーアクセサリセット | スマートカートに取り付けることができる「ばねバンパー」と「粘土ホルダ(粘土付き)」のセット。 |  |
1 | ● | ● | ● |
| 101-379 | ラバーエンドストッパー | スマートカートがガイドトラックから落ちるのを防ぎます。 |  |
1 | ● | ● | ● |
| 100-801 | SPARKvue ソフトウェア | アイコンのクリックにより感覚的な操作で測定・解析・学習を行うことのできるソフトウェアです。 |  |
1 | ● | ||
| 100-716 | Capstone ソフトウェア | 大学の教養課程/理学/工学分野での実験や解析、高等学校での探究活動などに最適なソフトウェアです。 |  |
1 | ● | ||
| 101-380 | USB Bluetooth アダプタ | Bluetoothのバージョンが4.2以下のWindows、Chromebook、および旧式のMacのPCでBluetooth接続する場合に必要です。 |  |
1 | ● | ● | |
| 197160 | 収納ケース | 構成品を収納するケースです。 | 1 | ● | ● | ● |
実験例
実験例① 斜面を下る運動（中学3年生）
スマートカートを用いて「斜面を下る運動」の実験を行います。
実験例② 力と運動の関係（高校物理）
スマートカートを一定の力で引く、「力と運動の関係」の実験を行います。
