ワイヤレスセンサ
ワイヤレス電圧センサ 教育用
電気回路の基本的な概念を学ぶのに最適！電圧の変化をリアルタイムで測定できます。
※本センサは教育用です。
シンプル設計
ワイヤレス電圧センサと、PCやタブレット、スマートフォンさえあれば、電圧の計測が可能です。BluetoothでもUSBでも接続できます。
新機能「データログ」
計測データをセンサ本体に一定時間保存し、計測後にそのデータをPCやタブレットで確認できます。
計測データを分かりやすく表示
専用のソフトウェア（SPARKvue、Capstone）を利用して、時間に対する電圧の変化をグラフで表示したり、データの比較ができます。
仕様
| Cat.No. | 101-449 |
|---|---|
| 形式 | PS-3211A |
| 測定範囲 | ±5V、±30V |
| 分解能 | 2mV（±5V）、7mV（±30V） |
| 精度 | ±1.0% |
| 入力抵抗 | ＞1.0MΩ |
| 最大サンプリングレート | 通常モード：USB接続 20kHz Bluetooth接続 10kHz スコープモード：100kHz |
| バッテリー | USBポート経由の充電式 |
| 対応ソフトウェア | SPARKvueおよびCapstone ※1 |
| 接続性 | Bluetooth 5.2，USB ※2 |
| データログの使用 | 可能 |
| 大きさ・重さ | 約W56×D76×H24mm、約65g |
| 付属品 | リード線（ワニ口）、USBケーブル |
| 価格 | ￥30,000（税込￥33,000） |
- ※1「SPARKvue」の場合、iPad/iPhoneはApp Store、 Android端末はGoogle Play、ChromebookはChrome Web Storeから無料でダウンロードできます。WindowsとMacintoshの場合、体験版は60日間無料です。
その後はライセンス版をご購入いただくことでご利用いただけます。
「Capstone」の場合、WindowsとMacintoshのみ利用可能で、体験版は60日間無料、その後はライセンス版をご購入いただくことでご利用いただけます。
☆PC利用の場合の体験版ソフトウェアは、『ソフトウェアのダウンロード』からダウンロードできます。 - ※2Bluetooth 4.0非対応のタブレット端末では、本製品をご使用いただけません。Bluetoothのバージョンが4.0以前のPCをご利用の場合は『USB Bluetoothアダプタ PS-3500』をご購入ください。
実験例
オームの法則実験／項目「中2:電流と回路」「高校物理I:電流」
抵抗器にかかる電圧と、回路に流れる電流を計測することで、オームの法則が成り立つことが確認できます。
＜準備するもの＞
①ワイヤレス電圧センサ、②ワイヤレス電流センサ、③電池、④抵抗器、⑤半固定抵抗器

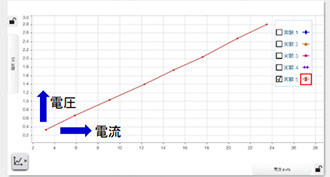

電流の変化に対する電圧の変化を測定することで、グラフから比例関係であることが分かります。
関連製品
| Cat.No.101-449：ワイヤレス電圧センサ（PS-3211A） | ￥30,000（税込￥33,000） |
|---|---|
| Cat.No.101-356：ワイヤレス電流センサ（PS-3212） | ￥32,000（税込￥35,200） |
| セット品： Cat.No. 101-449S ワイヤレス電圧センサ +ワイヤレス電流センサ |
￥62,000（税込￥68,200） |
