物理(電流・電気)

電熱線の発熱比較実験

電熱線の太さによる発熱の違いを簡単に実験できます。

電気は熱に変えることができ、発生する熱量はニクロム線の太さによって異なることを簡単に確認することができます。 (小学校6年学習指導要領「電熱線の発熱は、その太さによって変わること」の項目に対応。)
[教科書対応項目]
小学校6年理科 A.物質・エネルギー (4)電気の利用
中学校理科第1分野 (3)電流とその利用 ア電流 (イ)電流電圧と抵抗
ア電流 (ウ)電気とそのエネルギー

様々な電源に対応した実験キット。

電源装置や乾電池、手回し発電機(ハンドジェネレータ)など、さまざまな電源に対応しています。

ベースには白色樹脂を使用しているので、ニクロム線の太さの違いも見やすくなっています。

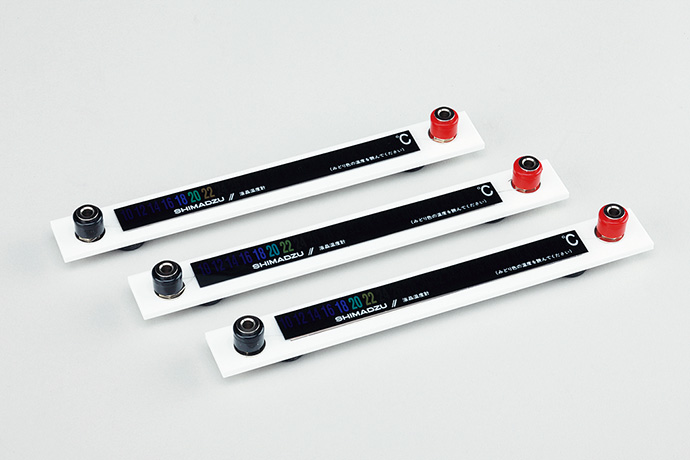

長さが等しく太さの異なるニクロム線(3種)のセットです。

実験する際に便利なワークシートが付属しています。

発熱の度合いは、液晶温度計で簡単に確認することができます。

仕様

Cat.No. 134-910
形名 HWC-3
大きさ W170×D20×H30mm(突起部含む)
重さ(1本) 約24g
電熱線の長さ 約385mm
電熱線種 ニクロム線(NCHW1)
電熱線径 φ0.08mm(両端子間抵抗値:約79Ω)
φ0.12mm(両端子間抵抗値:約38Ω)
φ0.23mm(両端子間抵抗値:約10Ω)
(線径は本体裏面銘板に記載)
付属品 ワークシート
価格 ¥8,600(税込¥9,460)

関連機器

小形電源装置 各種
電流計/電圧計 各種
135-201 手回し発電機(ハンドジェネレータ) ¥2,400(税込¥2,640)
192086 リード線MB(赤黒各5本組) ¥3,000(税込¥3,300)
