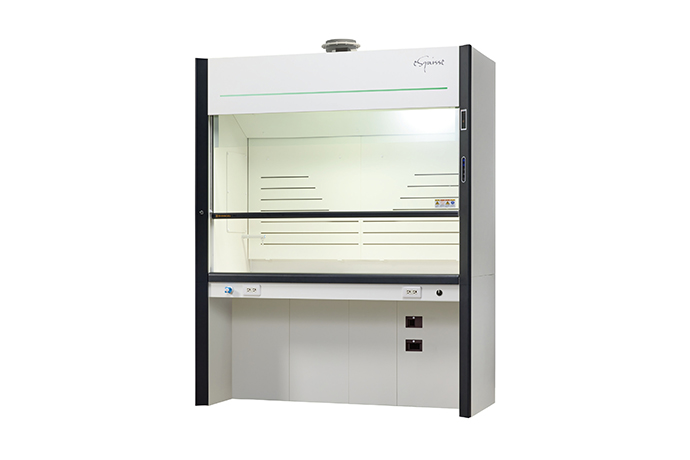

マルチセーフフード ～多機能型ドラフトチャンバー～
CBE-Ms
有機則、特化則、熱実験などの3種類の作業を1台で実現。
VAV、CAV、ecoモードの3つの機能をスイッチ1つで切り替え可能。
ecoモード

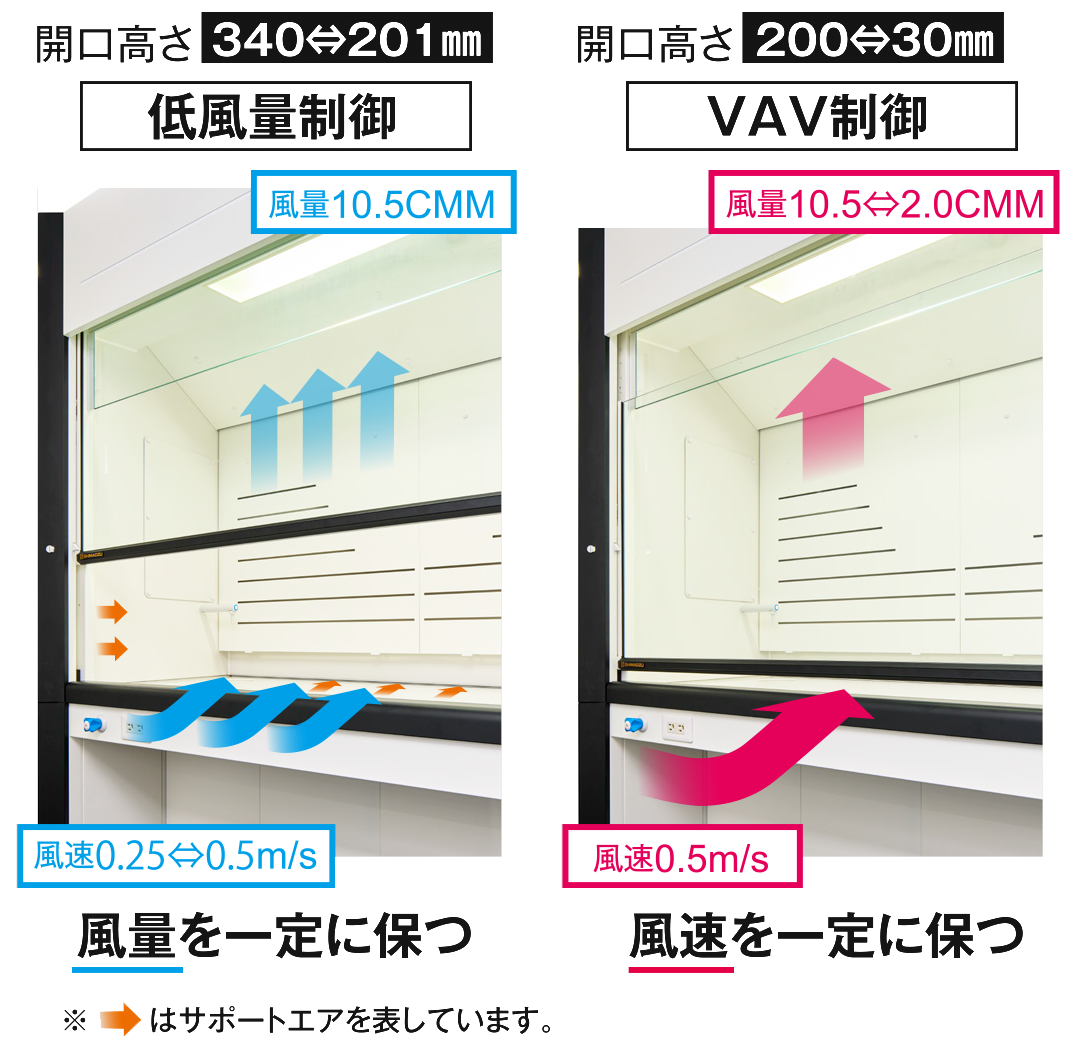

サッシ開口高さ200mmより上を低風量制御領域. 200mm以下をVAV制御領域として自動で切り替え、風速及び風量を制御し省エネする事ができます。主に有機則の物質に適応。

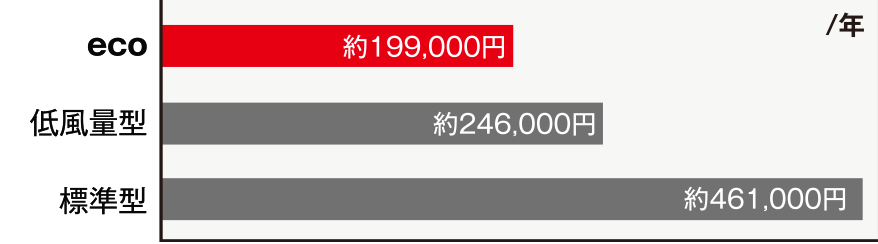

ランニングコスト

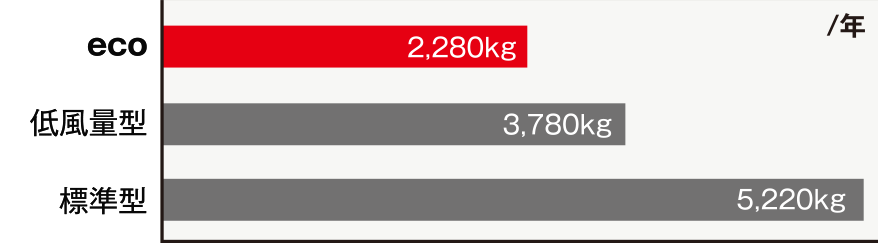

Co2排出量
※本コストは比較検討用になりますのでコストを保証するものではありません。
※排気ファン出力1.5kw. 空気量を見込んで算出しています。
VAV (Variable Air Volume) モード

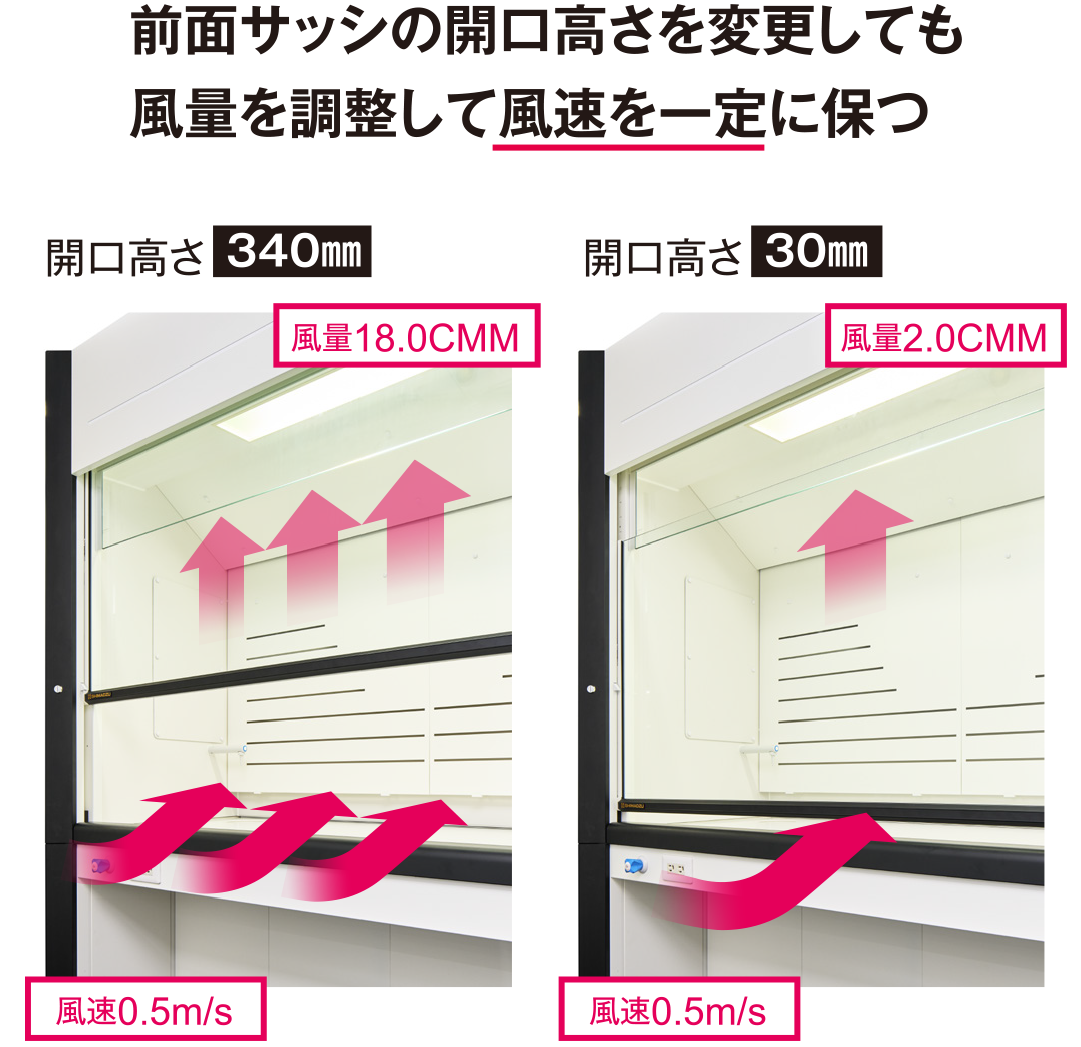

開口面の面風速を0.5m/sに制御することができます。 主に特化則の物質に適応。
CAV (Constant Air Volume) モード

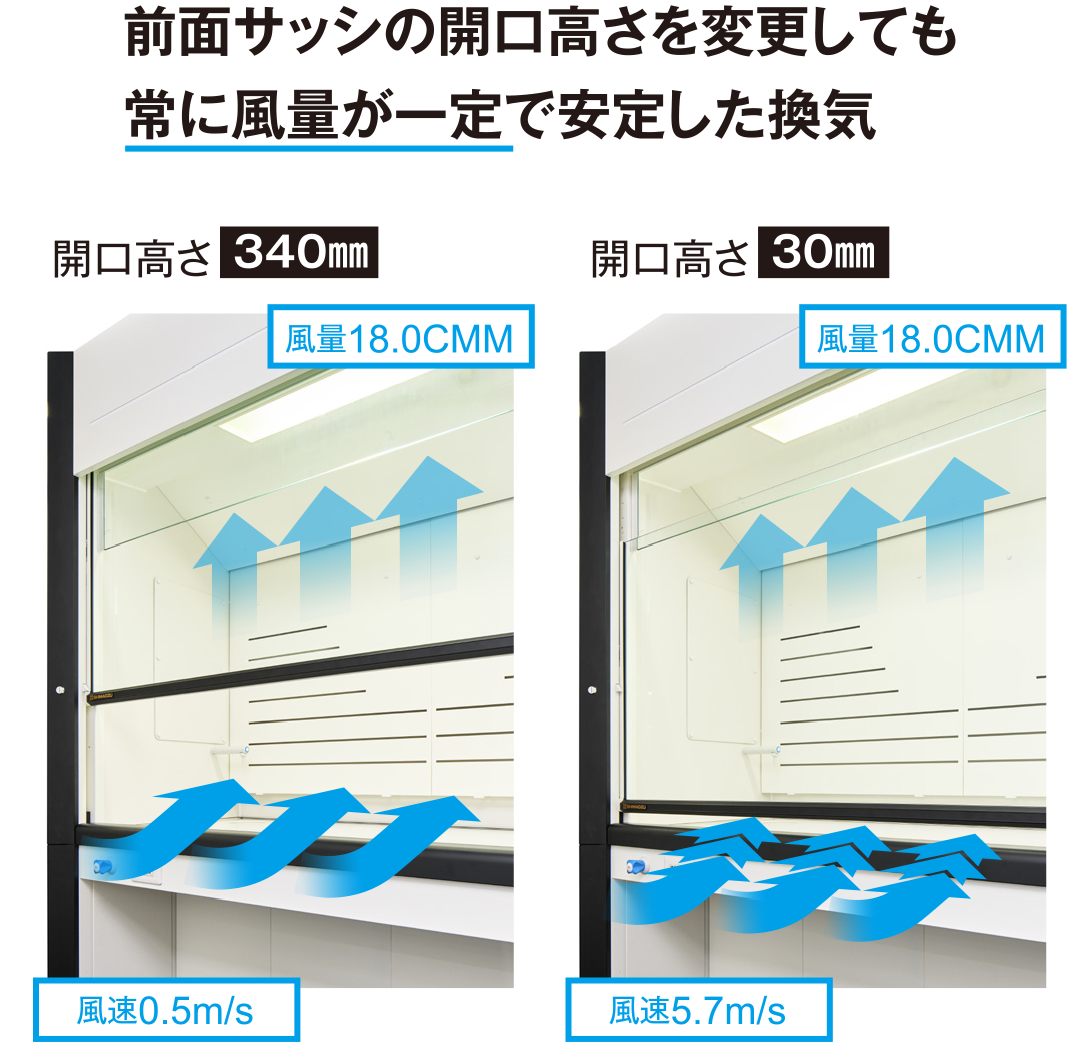

排気量を定風量で制御することができます。主に熱を使用する作業に適応。

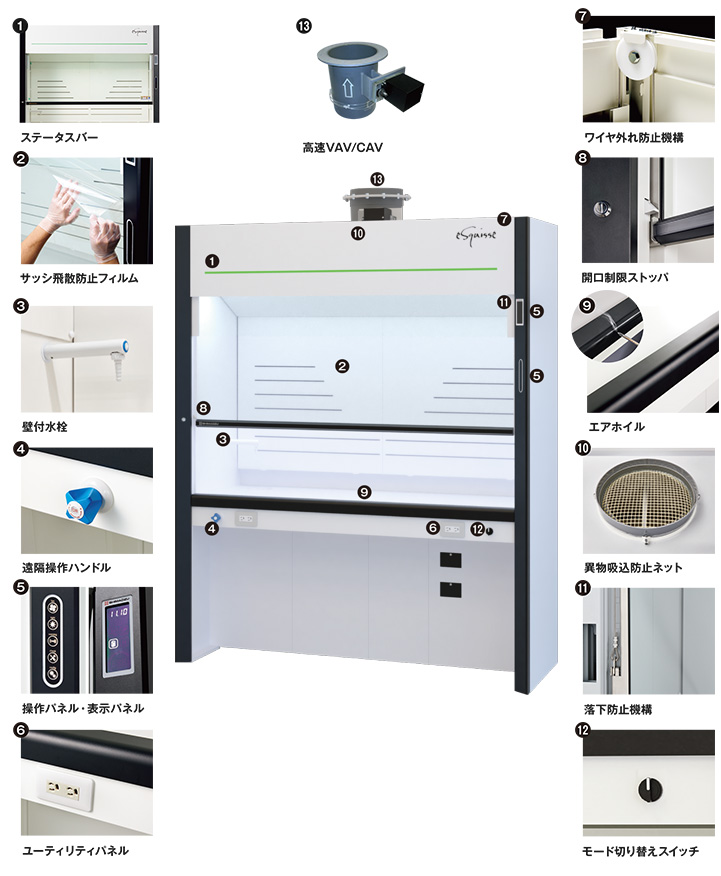

- 1 ステータスバー
- 運転状態の視認性を向上させる機能です。 正常時を緑, 異常時を赤で点灯する事によって作業場所から離れていても安全確認ができます。
- 2 サッシ飛散防止フィルム
- 前面サッシにはガラスが割れ落ちることを防ぐサッシ飛散防止フィルムを貼付しています。
- 3 壁付水栓
- 遠隔操作が可能なので庫内の奥まで身を乗り出して操作する必要はありません。
- 4 遠隔操作ハンドル
- 180度の回転で水栓を全開または全閉にすることができます。
- 5 操作パネル表示パネル
- タッチパネル式の多機能型操作パネルを採用。 3種の機能の切り替えに応じた表示が可能です。
- 6 ユーティリティパネル
- 100Vコンセント, 200Vコンセント、 ガスコンセントが追加で取り付けできます。
- 7 ワイヤ外れ防止機構
- ワイヤ切断の要因となる滑車からのワイヤ外れを未然に防止します。
- 8 開口制限ストッパ
- 作業に安全な開口位置で前面サッシが止まり安心して作業ができます。 ストッパは錠で固定することもできます。
- 9 エアホイル
- エアホイル形状を見直すことにより手元の乱流を改善抑制しました。
- 10 異物防止ネット
- 誤って吸い込まれてしまった異物が設備に損害を与えることを防止します。
- 11 落下防止機構
- 万が一ワイヤが切断しても、 開口範囲の任意の位置で前面サッシがロックされ事故を防ぎます。
- 12 モード切り替えスイッチ
- 用途に応じた3種の機能切り替えができます。
- 13 高速VAV/CAV
- 給排気コントロールシステムを標準実装しています。
仕様
| 本体 | 外装：電気亜鉛メッキ鋼板 エポキシポリエステル粉体焼付塗装仕上げ 内装：ノンアスベスト化粧繊維強化セメント板（不燃材） |
|---|---|
| バッフルプレート | 電気亜鉛メッキ鋼板 エポキシポリエステル粉体焼付塗装仕上げ |
| 作業面 | ハイドロセラ |
| 前面扉 | 強化ガラス6mm厚 バランスウェイト方式 落下防止ストッパ内蔵 飛散防止フィルム付 |
| 操作面 | 多機能操作パネル タッチパネル方式 RoHS指令対応 表示パネル |
| 付属品 |
前面扉開口制限ストッパ（錠付） 抜け止めACコンセント （100V-15Aアース付 2連×2） LED照明 水栓（壁付1方口 遠隔操作方式 給水ハンドル） ステータスバー VAVダンパー、コントローラー、サッシセンサー モード切り替えSW (VAV/eco/CAV) |
※あらかじめ作業内容や使用する薬品が判明している場合には、用途に合わせて内装材の仕様を変更願います。
寸法（型式）
| Model | 作業面 | Dimensions(mm) | Weight(approx.kg) | 設置高さ(mm) | 使用開口高さ(mm) | 制御風速(m/s) | 排気風量(CMM) | 本体静圧(Pa)【max時】 | ダクトサイズ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | eco | VAV | CAV | eco | VAV | CAV | eco | VAV | CAV | ||||||
| CBE-Ms12-H1 | ハイドロセラ | 1200 | 810 | 2250 | 283 | 2460 | 340 | 0.25/0.5 | 0.5 | 0.5～6.0 | 2～6.5 | 2～12 | 12 | 30 | 100 | 100 | 250A |
| CBE-Ms15-H1 | ハイドロセラ | 1500 | 313 | 0.25/0.5 | 0.5 | 0.5～5.8 | 2～8.5 | ２～１５ | 15 | 50 | 140 | 140 | |||||
| CBE-Ms18-H1 | ハイドロセラ | 1800 | 355 | 0.25/0.5 | 0.5 | 0.5～5.7 | 2～10 | 2～18 | 18 | 65 | 200 | 200 | |||||

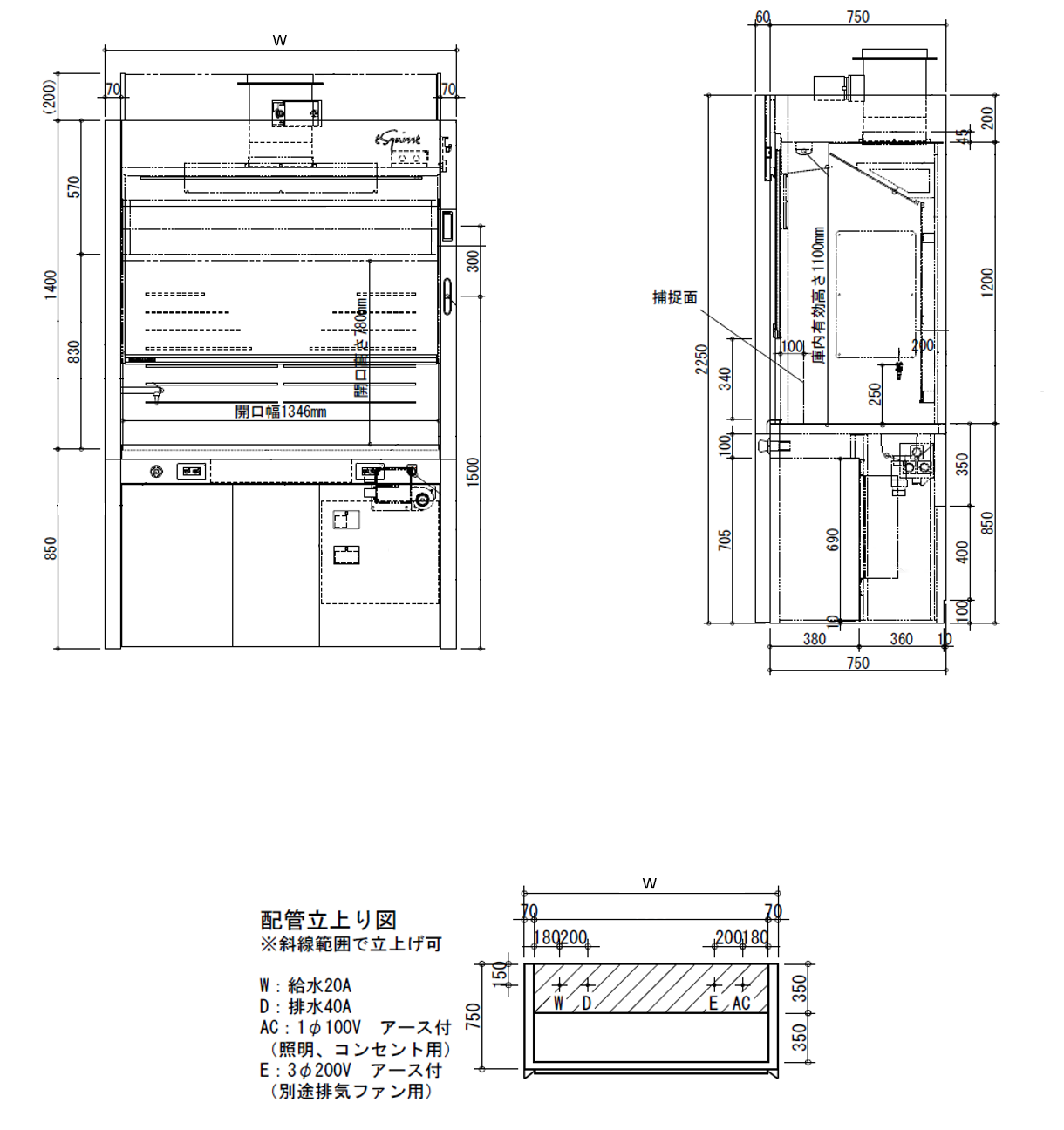

図面
