ドラフトチャンバー

CBHシリーズ

CBHシリーズは、クラス最高水準の堅牢な安全性と柔軟な機能性を備えたドラフトチャンバーです。IoT技術を取り入れた運転状況の見える化や充実したオプションなど、使い勝手はもとより、拡張性や操作性にも柔軟に対応します。

CBHシリーズの特長
CBHシリーズ一覧

CBHシリーズの特長

コンセプト
操作パネル・表示パネル
局所排気装置モニタリング
システム（オプション）
その他オプション

安全

安全を第一に、安全について2つの面からアプローチを行いました。製品安全面からは、不慮の事故を防止する前面サッシ落下防止機構、バランスウェイトワイヤ外れ防止機構、また作業安全面からはユーザーの誤操作を防止するための前面サッシ開口制限ストッパ、視覚にも効果的な前面サッシ開口制限確認シールなど、さまざまな工夫を取り入れました。

性能

性能面においても、流体シミュレーションソフト（CFD）を用いて気流解析を行い、バッフル構造、ピラー形状、エアホイル形状を見直すことで庫内気流を改善し、性能向上を達成しました。

機能

将来用ユーティリティースペースや、着脱バッフル、作業開口面拡大、配電盤位置見直し、大型点検口などによって大幅な保守性の向上を実現しました。

1 サッシ飛散防止フィルム貼り: 前面サッシにはガラスが割れ落ちることを防ぐサッシ飛散防止フィルムを貼付しています。

2 壁付水栓: 遠隔操作が可能なので、庫内の奥まで身を乗り出して操作する必要はありません。

3 異物吸込防止ネット: 誤って吸い込まれてしまった異物が設備に損害を与えることを防止します。

4 ワイヤ外れ防止機構: ワイヤ切断の要因となる滑車からのワイヤ外れを未然に防止します。

5 落下防止機構: 万が一ワイヤが切断しても、開口範囲の任意の位置で前面サッシがロックされ事故を防ぎます。

6 表示パネル

時刻、風速、各種モードの明示、アラーム時の明確表示が可能です。

※各表示および管理機能を使用するには別途周辺機器の設置が必要です。

7 操作パネル: タッチパネル仕様により明瞭で感覚的に操作することができます。

8 エアホイル: エアホイル形状を見直すことにより手元の乱流を抑制します。

9 床固定用金具: ドラフトを内側から床に固定し、転倒やズレを防ぎます。床の種類によっては固定できない場合もあります。

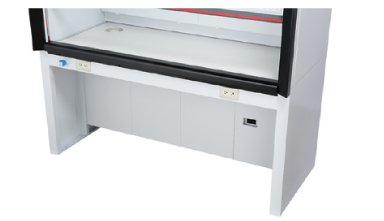

10 ユーティリティーパネル: 100Vコンセント、200Vコンセント、ガスコンセントが追加で取り付けできます。

11 遠隔操作ハンドル: 180度の回転で水栓を全開または全閉にすることができます。

12 開口制限ストッパ: 作業に安全な開口位置で前面サッシが止まり安心して作業ができます。ストッパは錠で固定することもできます。

1タッチパネル仕様により明瞭で感覚的に操作することができます。
2手袋等をしていても操作可能です。
- ※手袋の厚みによっては反応しない場合もあります。
3VAV、CAV、局所排気装置モニタリングシステムと簡単に連携することができます。
4表示パネルにて、時刻、風速、各種モードの明示、アラーム時の明確表示が可能です。
- ※各表示および管理機能を使用するには別途周辺機器の設置が必要です。
5予め積算時間を設定することによりメンテナンス時期のアラームを出すことができます。排気ファン点検、湿式スクラバー清掃、乾式スクラバーフィルタ交換時期等のお知らせに有効です。
