低風量型
CBE-LV
ドラフトチャンバー庫内にサポートエアを設けることで封じ込め機能の向上を達成しました。
従来よりも少ない排気量で安全性を確保しています。
CBE-LV型の特徴
サポートエア
エアホイルにサポートエアを設けることで、作業面付近の乱流や停滞を抑制します。
ドラフト側面に沿うように奥側へ吹き出すことで、外部からの気流の巻き込みを防ぎ、スムーズな流れを形成します。

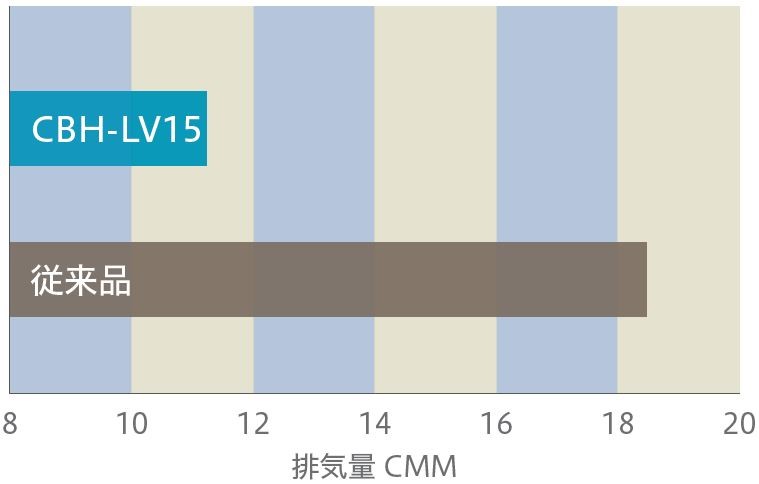

低排気量
標準型と比べて排気量を44%低くできます。（開口340mm）
排気量が少ないため空調にかかるコストを削減できます。
排気風量を低くおさえても封じ込め性能は確保しています。
風速の一様性（15点測定）
補足面の風速値は±50％以内に保たれています。
仕様
| 本体 | 外装：スチール製 耐薬性粉体塗装仕上げ 内装：ノンアスベスト耐熱ボード |
|---|---|
| バッフルプレート | スチール製 耐薬性焼付け塗装仕上げ |
| 作業面 | ハイドロセラ 排水ポット流し エアホイル付 |
| 前面扉 | 強化ガラス6mm厚 バランスウェイト方式 落下防止ストッパ内蔵 飛散防止フィルム付 |
| 操作面 | 多機能操作パネル タッチパネル方式 RoHS指令対応 表示パネル |
| 付属品 | 前面扉開口制限ストッパ（錠付） 抜け止めACコンセント （100V-15Aアース付 2連×2） LED照明 水栓（壁付1方口 遠隔操作方式 給水ハンドル） |
寸法（型式）
| Model | 作業面 | Dimensions(mm) | Weight(approx.kg) | 設置高さ(mm) | 使用開口高さ(mm) | 制御風速(m/s) | 排気風量(CMM) | 本体圧損(Pa) | ダクトサイズ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | |||||||||
| CBE-LV12-H1 | ハイドロセラ | 1200 | 750/810 | 2250 | 268 | 2460 | 340 | 補足面で0.25 | 6.5 | 15 | 250A |
| CBE-LV15-H1 | ハイドロセラ | 1500 | 298 | 8.5 | 25 | ||||||
| CBE-LV18-H1 | ハイドロセラ | 1800 | 340 | 10 | 30 | ||||||
図面
