CBEシリーズ
CBEシリーズは、クラス最高水準の堅牢な安全性と柔軟な機能性を備えたドラフトチャンバーです。IoT技術を取り入れた運転状況の見える化や充実したオプションなど、使い勝手はもとより、拡張性や操作性にも柔軟に対応します。
CBEシリーズの特長
安全
安全を第一に、安全について2つの面からアプローチを行いました。製品安全面からは、不慮の事故を防止する前面サッシ落下防止機構、バランスウェイトワイヤ外れ防止機構、また作業安全面からはユーザーの誤操作を防止するための前面 サッシ開口制限ストッパ、視覚にも効果的な前面サッシ開口制限確認シールなど、さまざまな工夫を取り入れました。
性能
性能面においても、流体シミュレーションソフト（CFD）を用いて気流解析を行い、バッフル構造、ピラー形状、エアホイル形状を見直すことで庫内気流を改善し、性能向上を達成しました。
機能
将来用ユーティリティースペースや、着脱バッフル、作業開口面拡大、配電盤位置見直し、大型点検口などによって大幅な保守性の向上を実現しました。
- 1 サッシ飛散防止フィルム
- 前面サッシにはガラスが割れ落ちることを防ぐサッシ飛散防止フィルムを貼付しています。
- 2 開口制限ストッパ
- 作業に安全な開口位置で前面サッシが止まり安心して作業ができます。ストッパは錠で固定することもできます。
- 3 壁付水栓
- 遠隔操作が可能なので庫内の奥まで身を乗り出して操作する必要はありません。
- 4 遠隔操作ハンドル
- 180度の回転で水栓を全開または全閉にすることができます。
- 5 ユーティリティパネル
- 100Vコンセント、200Vコンセント、ガスコンセントが追加で取り付けできます。
- 6 異物吸込防止ネット
- 誤って吸い込まれてしまった異物が設備に損害を与えることを防止します。
- 7 ワイヤ外れ防止機構
- ワイヤ切断の要因となる滑車からのワイヤ外れを未然に防止します。
- 8 落下防止機構
- 万が一ワイヤが切断しても、開口範囲の任意の位置で前面サッシがロックされ事故を防ぎます。

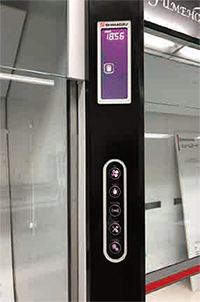

- 9 操作パネル・表示パネル
- タッチパネル式の多機能型操作パネルを採用し、RoHS指令にも対応しています。
- 10 エアホイル
- エアホイル形状を見直すことにより手元の乱流を改善・抑制しました。
- 1タッチパネル仕様により明瞭で感覚的に操作することができます。
-
2手袋等をしていても操作可能です。
- ※手袋の厚みによっては反応しない場合もあります。
- 3VAV、CAV、局所排気装置モニタリングシステムと簡単に連携することができます。
-
4表示パネルにて、時刻、風速、各種モードの明示、アラーム時の明確表示が可能です。
- ※各表示および管理機能を使用するには別途周辺機器の設置が必要です。
- 5予め積算時間を設定することによりメンテナンス時期のアラームを出すことができます。排気ファン点検、湿式スクラバー清掃、乾式スクラバーフィルタ交換時期等のお知らせに有効です。
- 1局所排気装置の使用電力量やCO2排出量、運転時間をわかり易く表示。
- 2過去のデータを表示。今後の使用時間やスケージュール管理が可能。
- 3本体から離れた場所でも設定風速に対する制御風速をリアルタイムで監視。
- 4警報時やメンテナンスのタイミングを通知。
- 5蓄積したデータをPCやタブレット端末からCSV出力が可能。
- 6画面のコントラストをhighとlowに切替えでき、画面のデザインを選定可能。
「お知らせボタン」画面
-
1未確認のお知らせについて
各デバイスでお知らせを表示した時、未確認のお知らせについては背景がピンク色に表示されます。
-
2種類が「メンテ」のお知らせについて
種類がメンテのお知らせをデバイスが確認した場合、後述するメンテナンス画面がお知らせ画面より先に表示されます。
-
3連絡先ボタンについて
種類がメンテのお知らせについては、「連絡先」ボタンが表示されます。
-
4閉じるボタン
タップ（クリック）すると、お知らせを表示する以前の画面へ戻ります。
各端末上の画面表示（スマートフォン・タブレット・パソコン）
-
1ランニングコスト
電力料金を確認することができます。
-
2運転時間積算
製品の運転時間を確認することができます。
-
3CO2 排出量
CO2の排出量を確認することができます。
-
4リアルタイム風速
局所排気装置の風速をリアルタイムに確認することができます。
- ステータスバー
- 運転状態の視認性を向上させる機能になります。正常時を緑、異常時を赤で点灯する事によって作業場所から離れていても安全確認ができます。
- 高さ、幅、奥行き寸法変更
- 高さ、幅、奥行き寸法は変更可能です。
- 内装材変更
- 耐熱ボード、ステンレス、塩化ビニルの中から用途に応じて選択できます。
- 下台扉つき
- 下台には折り戸を取り付けることができます。
- コンセント追加
- 下台正面パネルにはユーティリティーを組み込むことができます。
- ガスコック追加
- ドラフト庫内にはユーティリティーを組み込むことができます。
- 排気ファン搭載型
-
ダクトやファンの設置スペースがない場合に有効です。搭載時は排気ダクト接続位置が変わります。
- 給気ユニット
- 給気を吹き出すためのボックスを搭載できます。ドラフトの排気量に見合った給気能力（80％程度）を持つ給気ファンの選択も可能で、排気ファンの運転と連動させることができます。給気ユニットを搭載した場合は製品高さが400mm 高くなります。
- 幕板
- ドラフト本体と同材質で天井面との隙間を塞ぎます。
- サッシ材質
- 用途に合わせて、前面サッシの材質を強化ガラス、アクリルから選択できます。
- コンビネーションサッシ
- 上下動する一枚扉に左右開き扉を組み合わせた前面サッシです。
- 遮熱板
- ブンゼンバーナやホットプレート使用時の局部過熱による作業面のひび割れや変形を防ぎます。
- 開口制限ストッパ
- 標準のコインキータイプの他にシリンダー錠タイプも用意しました。
