『共通テスト 2023年 物理 第2問』をもとに開発した動画解析用のスクリーンです。
落下や投射の実験解析に活用できます。
※吊り下げ用の支持具は別途ご用意ください。
※外観が異なる場合がございます。

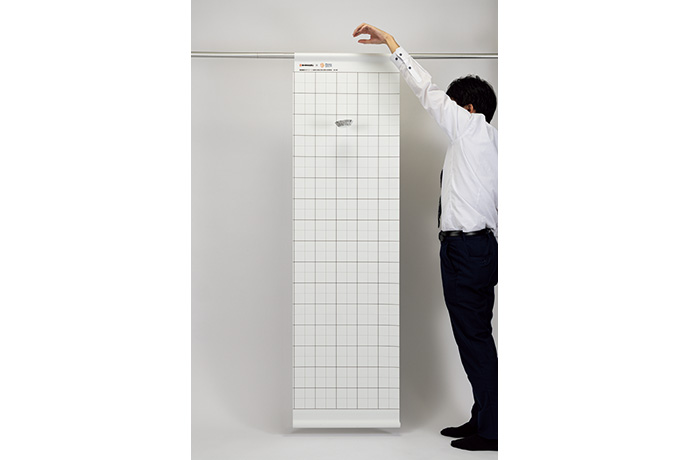

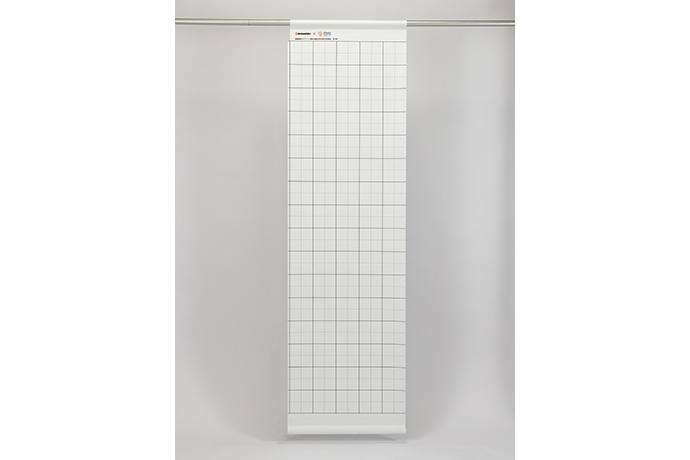

吊り下げて使用可能

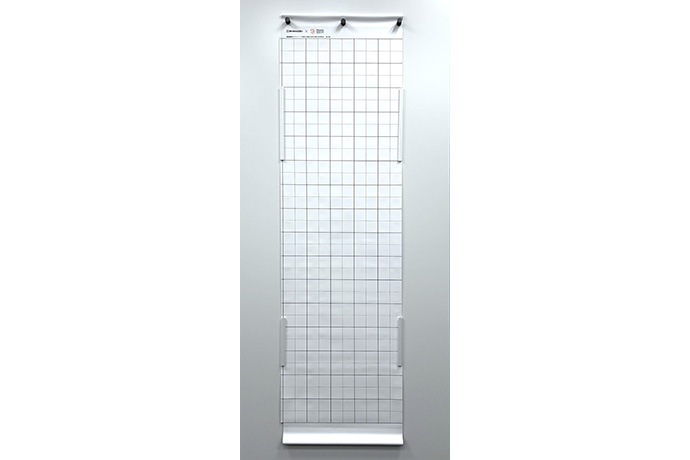

上下が袋加工になっているためタペストリーのように吊り下げて取り付けができます。磁性の壁に磁石で貼り付けることもできます。

横に重ねても使用できる
横に切り込みが入っており、2枚重ねても目盛りがぴったり合うようになっています。

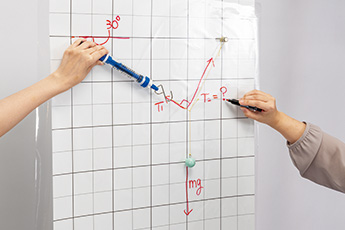

透明シートを用いて書き込みも可能
静電気で貼り付けられるホワイトボード用の透明シートが付属しているためホワイトボードマーカーで書き込みができます。
※スクリーンに直接マーカーで書き込むことはできません。

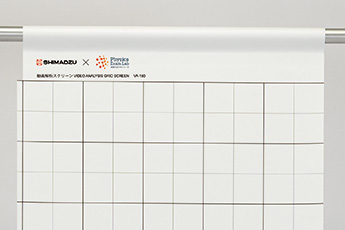

目視でも見やすい方眼目盛り
5cmおきに細線、10cmおきに太線がついているため、目視でも落下の様子がよく分かります。

仕様
| Cat.No. | 122-140 | |
|---|---|---|
| 形名 | VA-160 | |
| 大きさ・重さ | スクリーン | 全長約 W510×H1800mm 約560g |
| パイプ | 直径約25mm×510mm 約160g | |
| 生地・材質 | スクリーン | ターボリン製 |
| パイプ | スチール製 | |
| 方眼 | 印刷範囲 | 縦1600±5mm×横510±3mm |
| 目盛間隔 | 50mmおき | |
| 付属品 | ホワイトボード透明シートW600×H800mm 2枚 | |
| 価格 | ¥38,000(税込¥41,800) | |
実験例
共通テスト 2023年物理の問題。

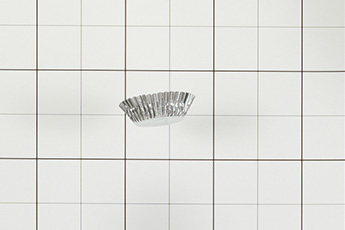

写真のように動画解析スクリーンを壁に貼り付け、アルミカップを落下させる様子をスマートフォンで撮影します。
撮った動画を Tracking Analysis for Physics※などの動画解析アプリで読み込めば簡単にアルミカップの動きが測定できます。
アルミカップの動きを追跡すると、空気抵抗の影響を受けながら落下する様子が分かります。
アルミカップの枚数を変えると終端速度は変わるのか?など様々な条件で測定してみましょう。
