跳ね橋の脚にかかる荷重を測定

跳ね橋模型に脚をつけ、橋脚にかかる荷重をワイヤレスロードセルPS-3216を使用して確認します。

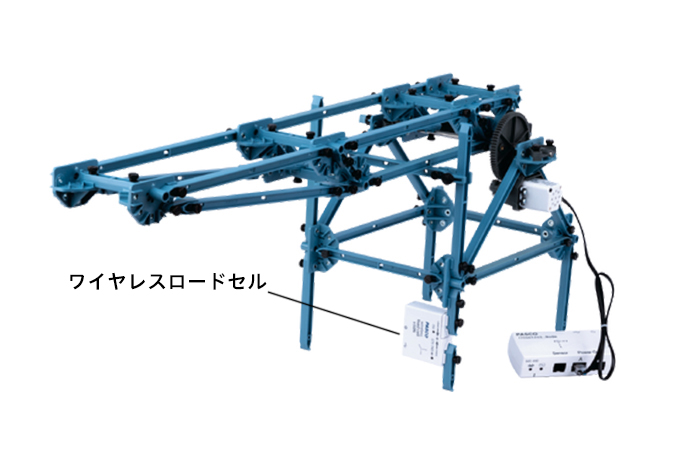

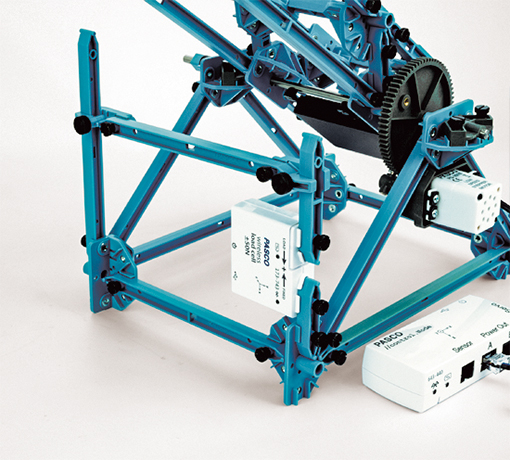

脚にワイヤレスロードセルPS-3216を取り付けて、跳ね橋が動いている時に脚にかかる力を測定します。

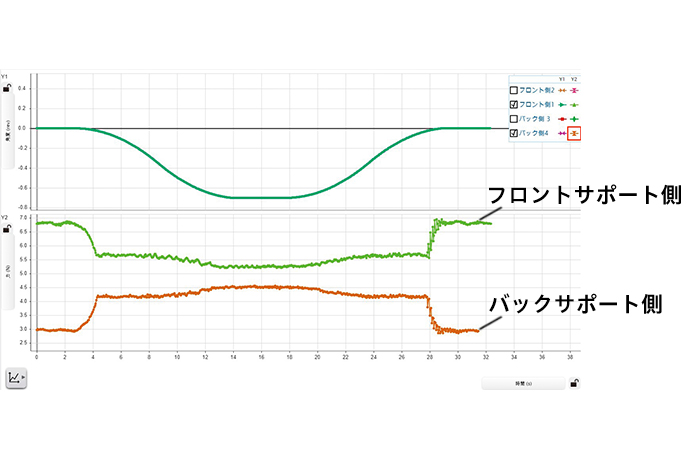

左図はロードセルをフロントサポート側、バックサポート側に取り付けたときの脚にかかる力です。フロントサポート側は跳ね橋が下りてサポートと橋が接触したとき、バックサポート側は跳ね橋が90°上昇したときに脚にかかる荷重が最大になります。また，フロントサポートとバックサポートの荷重の合計は常に一定値になることが分かります。
