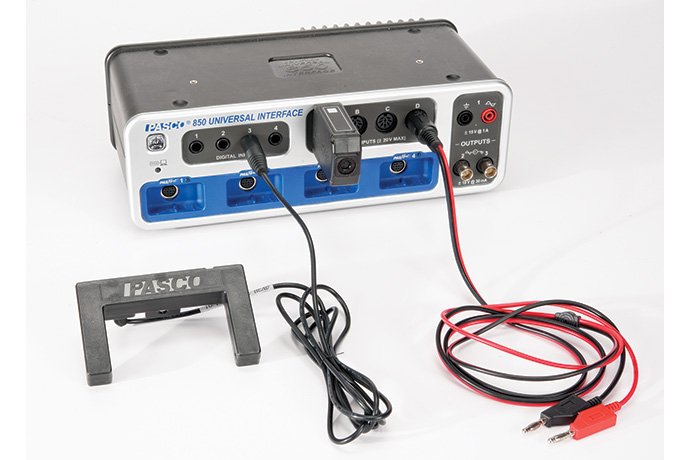

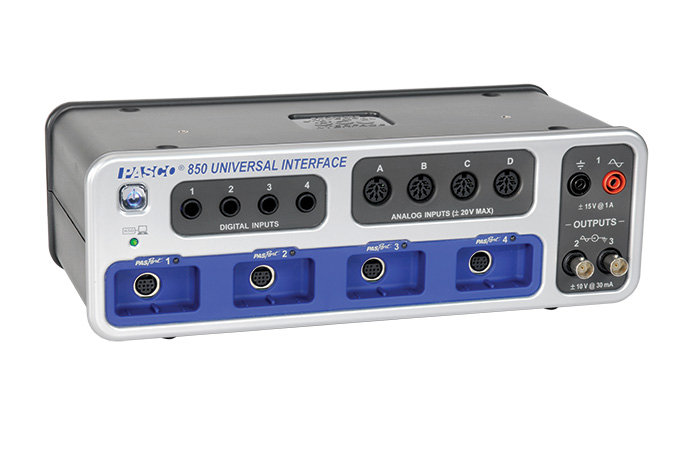

850インターフェース UI-5000
すべてのPASPORTセンサ、ScienceWorkshopセンサに対応したインターフェース！
10 MHzの高速サンプリングに対応し、15Wのファンクションジェネレータを内蔵した高機能デバイスです。
※USB TypeAポートのパソコン専用です。
マルチなインターフェース
850インターフェース1台で，高出力低周波発信器・ストレージオシロスコープ・ファンクションジェネレータの役割りを果たします。
スペースの有効利用やコスト削減にも役立ちます。

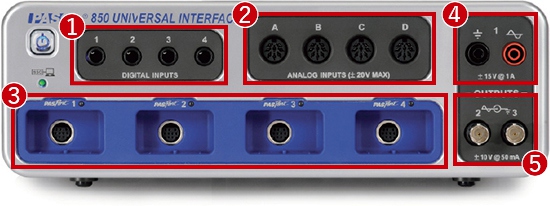

- ①デジタルポート：4 チャンネル
-
- フォトゲートやGM管などのScienceWorkshopのデジタルセンサを直接接続して計測を行うことができます。
- ②アナログポート：4 チャンネル
-
- 最大10MHzのサンプリングを行うことのできるポートです。
- すべてのScienceWorkshopアナログセンサを直接接続して計測を行うことができます。
- 127-660 熱力学実験器TD-8565にも対応しています。
※ アナログポートにファンクションジェネレータ機能はありません。（電力増幅器CI-6552Aは使用できません。）
| 測定電圧範囲 | ±20V |
|---|
- ③PASPORT センサポート：4 チャンネル
- ④15W ファンクションジェネレータ
-
出力波形 正弦波，三角波，
方形波(デューティサイクル可変)，
正負の傾斜波，定常流出力周波数 0.001Hz～100kHz，分解能：1mHz 振幅 ±15V，分解能：7.3mV（12bitDA変換） 最大出力電流 15Vのとき1A（過電流保護つき）
- ⑤独立2 系統の高周波ファンクションジェネレータ
-
- 周波数、波形、振幅をそれぞれ個別に設定できます。
出力波形 正弦波，三角波，
方形波（デューティサイクル可変），
正負の傾斜波，定常流出力周波数 0.001Hz～500kHz，分解能：1mHz 振幅 ±10V，分解能：5mV（12bit DA変換） 最大出力電流 10Vのとき50mA 出力端子コネクタ BNC
基本仕様
| Cat.No | 100-710 |
|---|---|
| 形名 | UI-5000 |
| 大きさ・重さ | W285×D170×H98mm 約1.1kg |
| 制御・測定用 ソフトウェア | Capstone ※ |
| 接続性 | USB2.0（480Mbps） |
| 付属品 | ACアダプタ、USBケーブル |
| 価格 | ￥425,600（税込￥468,160） |
- ※「PASCO Capstone」の場合
PC（WindowsとMacintosh）専用のソフトウェアで，パーソナルライセンスとサイトライセンスがあります。パーソナルライセンスは，WindowsはMicrosoft Store，MacintoshはApp Storeからダウンロードでき、ソフトウェア上からクレジットカードなどでご購入いただけます（年間約120円※為替変動の影響を受ける場合があります。自動更新ではありません）。
サイトライセンスは体験版(30日間)は無料，その後は有料でご利用いただけます。ソフトウェアダウンロードページからダウンロードできます。
ソフトウェアの詳細はこちら>>をご確認ください。
