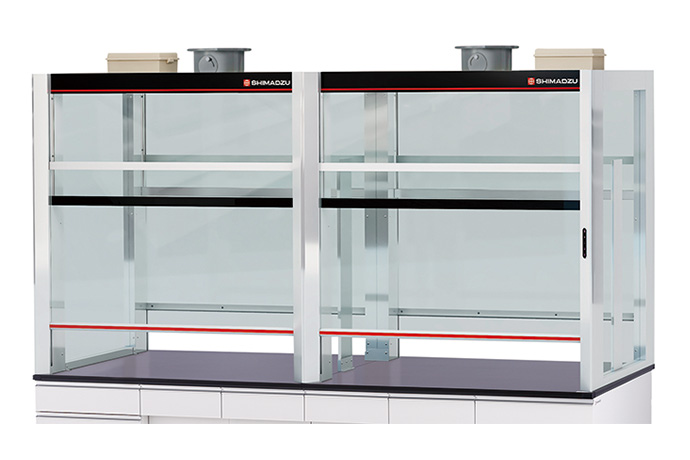

卓上排気フード 中央実験台用
SNV-AL-B
中央実験台用の卓上フードです。
仕様
| 本体 | フレーム：アルミニウム押出し形材 （アルマイト+耐薬塗装） |
|---|---|
| 前面扉 | 強化ガラス 5mm厚 （バランスウェイト式） |
| 側面 | 強化ガラス 5mm厚 |
| 天井 | 透明塩化ビニル材 5mm厚 |
| ダンパー | PVC 呼径 250A（267-261）mm H150mm |
| オプション | 蛍光灯：H型 32W，20W ：シーソースイッチ（3路タイプ） 配電盤：ブレーカーAC100V30AF/15AT 端子台 BOX（プラボックス） |
寸法（型式）
| Model | Type | Dimensions(mm) | 風量 (m3/min) |
本体圧損 (Pa) |
|||
|---|---|---|---|---|---|---|---|
| W | 風速m/s(開口条件) | D | H | ||||
| SNV-AL-B | 上下一枚サッシ | 900 | 0.5m/s（扉1面開口340mm） | 1500 | 1500 | 9 | 23 |
| 1200 | 0.5m/s（扉1面開口340mm） | 12 | 40 | ||||
| 1500 | 0.5m/s（扉1面開口340mm） | 15 | 62 | ||||
| 1800 | 0.5m/s（扉1面開口340mm） | 18 | 89 | ||||
| 2400A | 0.5m/s（扉2面開口340mm） | 24 | 40 | ||||
| 3000A | 0.5m/s（扉2面開口340mm） | 30 | 62 | ||||
| 3600A | 0.5m/s（扉2面開口340mm） | 36 | 89 | ||||
| SNV-AL-BW | 上下二重サッシ | 900 | 0.5m/s（扉1面開口340mm） | 9 | 23 | ||
| 1200 | 0.5m/s（扉1面開口340mm） | 12 | 40 | ||||
| 1500 | 0.5m/s（扉1面開口340mm） | 15 | 62 | ||||
| 1800 | 0.5m/s（扉1面開口340mm） | 18 | 89 | ||||
| 2400A | 0.5m/s（扉2面開口340mm） | 24 | 40 | ||||
| 3000A | 0.5m/s（扉2面開口340mm） | 30 | 62 | ||||
| 3600A | 0.5m/s（扉2面開口340mm） | 36 | 89 | ||||
| 2400B* | 0.5m/s（扉片側開口340mm） | 24 | 40 | ||||
| 3000B* | 0.5m/s（扉片側開口340mm） | 30 | 62 | ||||
| 3600B* | 0.5m/s（扉片側開口340mm） | 37 | 94 | ||||
| SNV-AL-BH | 引き違い | 1200 | 0.5m/s（扉1枚開口） | 18 | 89 | ||
| 1500 | 0.5m/s（扉1枚開口） | 23 | 146 | ||||
| 1800 | 0.5m/s（扉1枚開口） | 29 | 231 | ||||
| 2400 | 0.5m/s（扉2枚開口） | 36 | 89 | ||||
| 3000 | 0.5m/s（扉2枚開口） | 46 | 146 | ||||
| 3600 | 0.5m/s（扉2枚開口） | 58 | 231 | ||||
- *Bタイプは中間柱なしとなります。
図面
注意事項
- 排風機は付属していません。
- 本製品は防爆構造ではありませんので，ご使用になる雰囲気には十分ご注意ください。
- ガスバーナーのご使用は2本程度，電熱は2kW程度にとどめてください。
- 過塩素酸は使用しないでください。
- 電源周波数をご指定ください。
- 腐食性の強い薬品類は使用しないでください。
